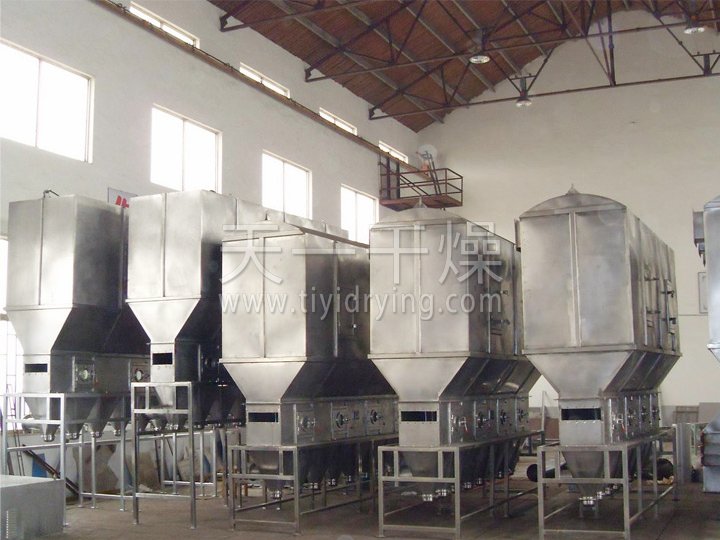

产品介绍

  沸腾干燥，又称流化床，它是由空气过滤器、加热器、沸腾床主机，旋风分离器，布袋除尘器、高压离心风机、操作台组成，由于干燥物料的性质不同，配套除尘设备时，可按需要考虑，可同时选择旋风分离器、布袋除尘器，也可选择其中一种，一般来说比重较大的如冲剂及颗粒料干燥只需选择旋风分离器，比重较轻的小颗粒状和粉状物料需配套布袋除尘器，并备有气力送料装置及皮带输送机供选择。
  散粒状固体物料由加料器加入流化床干燥器中，过滤后的洁净空气加热后由鼓风机送入流化床底部经分布板与固体物料接触，形成流态化达到气固的热质交换。物料干燥后由排料口排出，废气由沸腾床顶部排出经旋风除尘器组和布袋除尘器回收固体粉料后排空。
  蒸气、电、热风炉均可配用(按用户要求配套)。

工作原理

是否干净的制热经阀板计算步入床体中，从加喂料器步入的湿废料被制热确立蒸发感觉。但是制热与废料广泛性沾染，明显增强了换热传质的时，但是在较间歇间内就可潮湿。如用陆续型，废料从床体的满头步入，经过了几十块秒至一丝钟蒸发潮湿，自动的从床体另满头产生。本设施设备一般来说进行空气压力使用。

适应物料

◎医疗机械产品、化工类制造原材料、调味品、谷物代加工、青猪饲料的干施工。如：制造原材料药、压片颗粒状、中成药冲剂、保健理疗调味品、饮料行业冲剂、王米胚芽、青猪饲料、PVC硅胶粘合剂、柠檬百香果酸和两种粉沫货位的干除湿气。不适用货位孔径一半为0.1～6mm，最好是孔径为0.5～3mm。

结构示意图

安装说明

◎各设备需摆放平整，用底脚螺丝固定，各部件密封良好。
◎风机可摆放于室外或自建消音室内。平面布置可根据具体情况酌情调整。

规格型号 技术参数	XF0.25-1 (原XF10)	XF0.25-2 (原XF20)	XF0.25-3 (原XF30)	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
床层面积(m2)	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
干燥能力 (kg h2O/h)	10-15	20-25	30-45	52-75	-30	42-60	63-90	84-120	105-150	56-80	84
风机功率(kw)	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
进风温度(℃)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料温度(℃)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
主机外形尺寸 长×宽×高(m)	1×0.6	2×0.6	4×0.6	6×0.6	2×0.70	4×0.7	6×0.7	8×0.7	10×0.7	4×1	6×1
占地面积(m2)	18×3.35	25×3.35	35×3.35	40×3.35	25×3.4	38×3.4	45×3.4	56×3.4	70×3.4	18×3.58	56×3.58



规格型号 技术参数	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4 (原XF50)	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
床层面积(m2)	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
干燥能力 (kg h2O/h)	112-160	140-200	168-240	70-100	140-200	140-200	175-250	210-300	245-350	280-400	315-450
风机功率(kw)	44	66	66	30	66	66	90	90	150	150	165
进风温度(℃)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料温度(℃)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
主机外形尺寸 长×宽×高(m)	8×1	10×1	12×1.2	4×1.2	8×1.2	8×1.2	10×1.2	12×1.2	14×1.2	16×1.2	18×1.2
占地面积(m2)	74×3.58	82×3.58	96×4.1	50×4.1	70×4.1	82×4.1	100×4.1	140×4.1	180×4.1	225×4.1	268×4.1

注：一、添加了奇奇怪怪习惯：1.星形添加了奇奇怪怪；2.星形添加了奇奇怪怪式和力气粉体传输机然后用；3.传动带粉体传输机；4.微信用户数自定。二、可确保自己化生育。三、剩以上材质外，可以给微信用户数作特种设计的。四.会根据废料不一，高压风机效率亦不一。
